PID傳感器檢測VOC氣體原理

PID傳感器檢測VOC氣體原理概述

光離子化技能就是運用光電離檢測器（PhotoionizationDetector，簡稱PID）來電離和檢測特定的易揮發有機化合物（VolatileOrganicCompounds，簡稱VOC）。光電離檢測器可勘探那些氣體電離勢能在紫外光源輻射能量水平之下的氣體，其高能紫外輻射可使空氣中大大都有機物和部分無機物電離，但仍堅持空氣中的基本成分如N2、O2、CO2、H20不被電離（這些物質的電離電位大于11eV）

光離子化一個最顯著的特征就是氣體被檢測后，離子從頭復組成正本的氣體和蒸氣，也就是說它是不具破壞性的檢測器?？梢源譁\地講，PID就是一臺沒有色譜柱的便攜式色譜。因?yàn)榭梢詸z測極低濃度的揮發性有機化合物和其它有毒氣體。因而對VOC檢測具有極高靈敏度的PID就在應急事端的各類處理中有著無法比擬的優越性。跟著科技的展開，它已經成為環境保護、痕量檢測和實時檢測污染等方面的強有力東西。

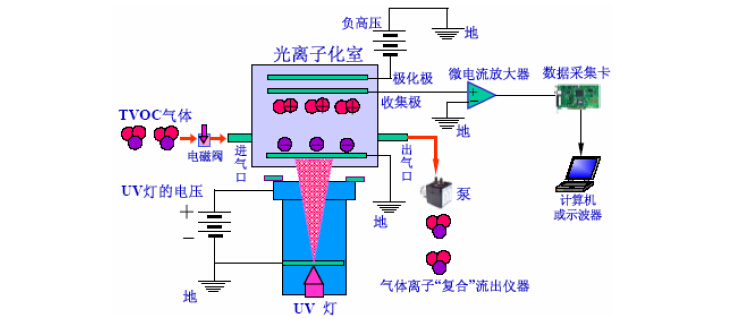

光離子化氣體檢測儀的基本工作原理

光離子化檢測器運用具有特定電離能（如10.6eV）的真空紫外燈（UVV）發生紫外光，PID檢測技能選用的V-UV波段在100-200nm，這個波段是真空紫外燈光源，對大多數有機化合物具有電離才能。在電離室內對氣體分子進行炮擊，把氣體中含有的有機物分子電離擊碎成帶正電的離子和帶負電的電子，在極化極板的電場效果下，離子和電子向極板碰擊，從而形成可被檢測到弱小的離子電流。這些離子電流信號被高靈敏度微電流擴大器擴大后，一方面經數據采集卡采樣后直接送入計算機的COM口，經過色譜分析渠道對測量成果進行分析和處理。另一方面經電路擴大和數據處理，送至顯示器顯示出濃度等參數值。

PID傳感器檢測VOC氣體原理光柵技術

光柵技術是PID的技術中心，9.8eV、10.6eV、11.7eV能量的控制由光柵挑選的，真空紫外放電燈宣告的光，依據窗口資料的不同，輻射紫外光的波長有多種，氟化鎂晶體安穩的結構是紫外光柵的優選資料。116.9nm波長的晶體是檢測有機化合物常用的一種資料。

PID傳感器檢測VOC氣體原理校正系數

校正系數（CF，也稱之為呼應系數）是使用PID時特別要注意的一個參數。它們代表了用PID丈量特定氣體的靈敏度。它用在當以一種氣體校正PID后，經過CF直接得到另一種氣體的濃度，然后減少了預備很多種標氣的費事。

制造廠商選用的標氣是異丁烯，所以VOC檢測儀出廠時都用異丁烯進行標定。

PID傳感器生產商

現在市面上能買到的PID傳感器來自兩家公司，一家是英國ION，別的一家是美國Baseline，這兩家公司都是聞名大公司，傳感器性能相差無幾，不同的是硬件電路、軟件算法，軟件算法決議了響應速度和準確性。
