PLC/DCS系統與深國安氣體檢測儀配套使用的解決方法

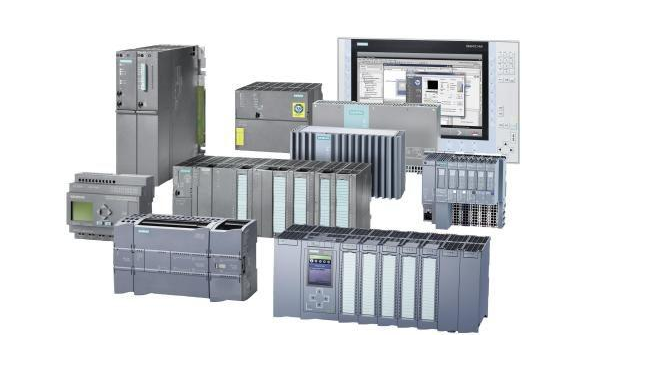

什么是PLC/DCS系統？

PLC系統是指可編程邏輯控制器，是工業生產設計的常用裝置。主要采用一類可編程的存儲器，用于其內部存儲程序，執行邏輯運算，順序控制，定時，計數與算術操作等面向用戶的指令，并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。是工業控制的核心部分。同樣DCS系統是相對于集中式控制系統而言的一種新型計算機控制系統，它是在集中式控制系統的基礎上發展、演變而來的。在與氣體檢測儀的搭配使用中，我們可將PLC/DCS系統看成是氣體檢測儀的控制器。

在線式氣體檢測儀有什么功能？

在線式氣體檢測儀又叫在線式氣體泄漏報警器、在線式氣體探測器、在線式氣體檢漏儀、在線式氣體報警儀、在線式氣體測爆儀等等。是實時在線監測某種目標氣體的報警裝置，當氣體發生泄漏時，氣體報警器會自己檢測到泄漏的氣體濃度，并在設置的報警點上，自動實現報警，提高安全系數。

深國安氣體檢測儀接線端子：

    深國安專注于氣體檢測行業多年，擁有完整的生產體系、技術體系、產品體系。就SGA-500系列在線式氣體檢測儀搭配PLC/DCS系統來說，深國安氣體檢測儀可二線制4-20mA輸出、三線制4-20mA輸出、四線制RS485輸出、雙信號輸出4-20mA和RS485信號雙輸出，方便搭配PLC/DCS系統連接。

PLC/DCS系統接線端子：

    判斷PLC/DCS系統是兩線制、三線制、四線制。

PLC/DCS系統怎么與深國安氣體檢測儀連接？

PLC/DCS系統可以看成是氣體檢測儀的報警控制器，可設置報警點、查看檢測數值、歷史記錄等。那么PLC/DCS系統要怎么和深國安氣體檢測儀進行連接呢？

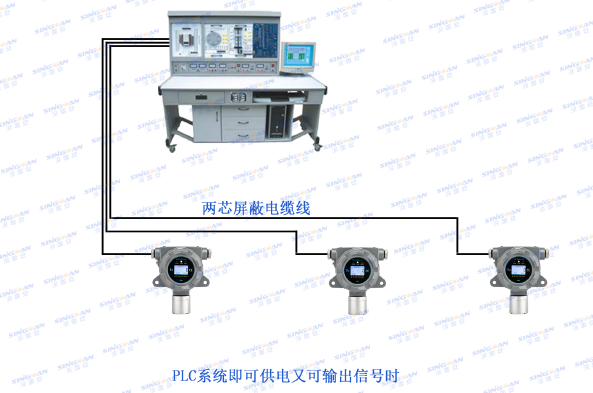

首先，可確認用戶現在使用的PLC/DCS系統的品牌、系統中的預留接口。當PLC/DCS是兩線制，即可實現供電又可輸出信號時，則接深國安氣體檢測儀接線端子的S+、V+；

需要實現三線制的氣體檢測儀與兩線制的PLC/DCS系統的對接時，則需要PLC系統的接線端子既能夠?qū)崿F(xiàn)供電又可以實現信號輸出，如不能供電，則需要給氣體檢測儀單獨供電。

實現三線制的PLC/DCS系統的與三線制氣體檢測儀的連接時，將PLC/DCS系統的接線端子S+、V+、V-與深國安氣體檢測儀的接線端子S+、V+、V-對應連接起來，實現通訊即可。
