目前在氣體報警監測系統的安裝布設上，很多客戶經常問到氣體檢測儀RS485總線能連接多少個設備(探測器)?是不是可以掛256個設備(因為地址是1byte，取值范圍也就0-255，理論上是的!但不是絕對的，因為有些氣體檢測儀RS485總線只能掛接32個節點，這是由它自身的驅動能力決定的。而到網上搜索發現有人說可以支持128個，也有說能支持256個，甚至400個不等。不管是支持32個、128個、256個都沒有錯，但是這些都是理論值，實際負載多少個設備，還要看RS485轉換器用什么芯片，并和所用電纜的品質相關，節點越多、傳輸距離越遠、電磁環境越惡劣，所選的電纜要求就越高。

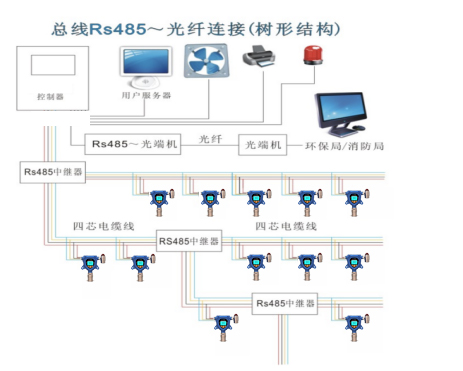

氣體檢測儀RS485總線能連接多少個設備?

氣體檢測儀485通訊中一個串口可以控制多少個設備的問題是與該485網絡中的電氣特性和協議特性所決定的， 所謂電氣特性就是指的是要保證485網絡中的特征阻抗在允許的范圍內，應該是120歐姆左右，連接的設備越多，特征阻抗越小，所以一般在485網絡中一般 都要加120歐姆的終端電阻。同時還要保證信號的衰減在可接受范圍內。長距離傳輸加中繼器。所謂協議特性是指在485網絡中傳輸?shù)膮f(xié)議支持的尋址范圍，如 MODBUS是31個。

因此，氣體檢測儀RS485的”節點數”主要是依”接收器輸入阻抗”而定;根據規定，標準RS-485接口的輸入阻抗為 ≥12kΩ，相應的標準驅動節點數為32個。為適應更多節點的通信場合，有些芯片的輸入阻抗設計成1/2負載(≥24kΩ)、1/4負載(≥48kΩ)甚 至1/8負載(≥96kΩ)，相應的節點數可增加到64個、128個和256個。
